D71X對夾式軟密封蝶閥

公司名稱：
更新時間：
所在地：
生產地址：
瀏覽次數：

上海奇眾閥門制造有限公司
2017-09-26 04:56:11
上海市
上海市嘉定區萬達廣場商務中心808號
346

【簡單介紹】

軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作用調節和截止使用。

【詳細說明】

一、對夾式軟密封蝶閥產品概述

我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作用調節和截止使用。

二、對夾式軟密封蝶閥特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁耐油橡膠配對，使用壽命長。

3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。

4、蝶板采用框架結構，強度高，過流面積大，流阻小。

5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

7、本閥結構*，操作靈活，省力，方便。

三、對夾式軟密封蝶閥主要參數

公稱通經DN（mm）	50～2000		50～1600
公稱藥理PN（MPa）	0.6	1.0	1.6
密封試驗（MPa）	0.66	1.1	1.76
強度試驗（MPa）	0.9	1.5	2.4
適用溫度	丁橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

四、對夾式軟密封蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁耐油橡膠
填料	柔性石墨

五、執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

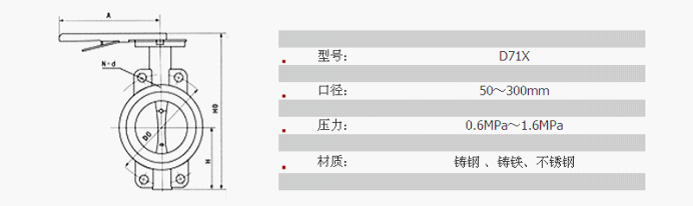

六、D71X-6/10/16對夾式軟密封蝶閥主要外形連接尺

DN	L	H	HO	A	B	0.6MPa			1.0MPa			1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO		n-d	DO		n-d
50	43	63	235	270	110	110	4-14	125		4-18	125		4-18
65	46	70	250	270	110	130	4-14	145		4-18	145		4-18
80	46	83	275	270	110	150	4-18	160		8-18	160		8-18
100	52	105	316	270	110	170	4-18	180		8-18	180		8-18
125	56	115	340	310	110	200	8-18	210		8-18	210		8-18
150	56	137	376	310	110	225	8-18	240		8-22	240		8-22
200	60	164	430	353	150	280	8-18	295		8-22	295		8-22
250	68	206	499	353	150	335	12-18	350		12-22	355		12-26
300	78	230	570	380	150	395	12-22	400		12-22	410		12-26
